陶家隧道與江南隧道
作為城市交通網絡的重要組成部分
其建設進展備受關注
讓我們走進隧道項目的建設現場
一起來看看工程技術亮點吧
陶家隧道
目前，陶家隧道左洞累計進尺3600m，占總長的99.2%；右洞累計進尺3581m，占總長的98.6%，預計4月將實現雙洞貫通。

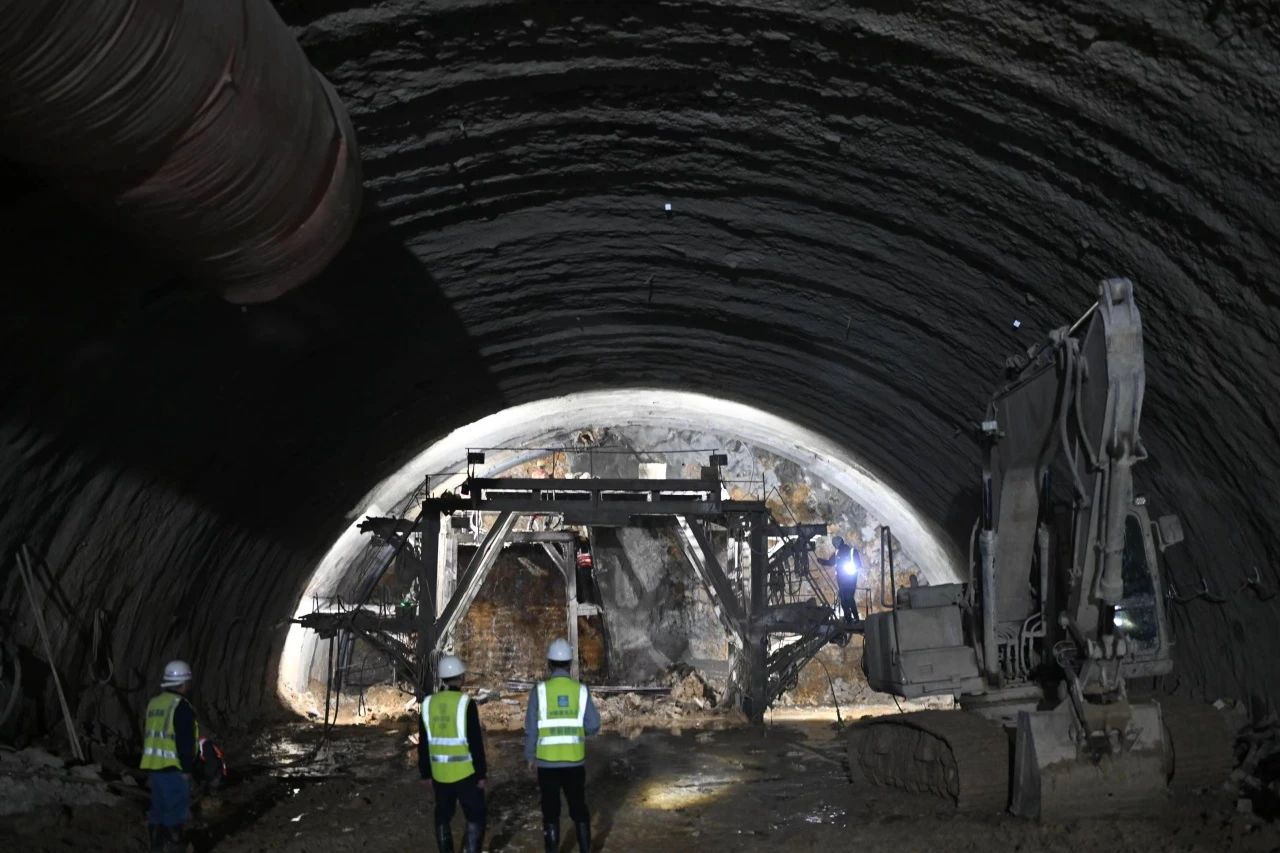

陶家隧道項目建設現場

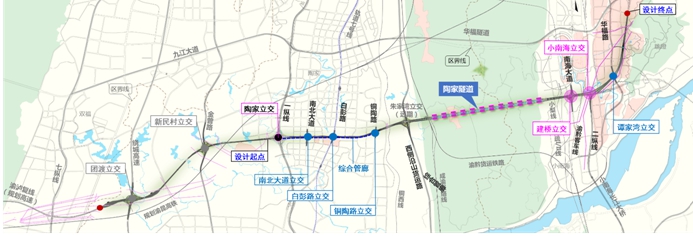

陶家隧道工程整體呈東西走向，起于快速路一縱線西側，以特長隧道形式穿越中梁山，經跳蹬、小南海等片區，終點接快速路二縱線李家灣立交，線路全長約13.5km，設計車速80km/h。主要工程包括2座互通式立交，4座簡易立交，特長隧道1座（陶家隧道，雙向6車道，隧道長3.63km），綜合管廊1座。
我司作為勘察設計單位，完成了可研、全階段勘察設計、測量工作。
技術亮點
1.線位及立交方案比選科學合理
項目規模大，建設條件復雜，眾多需協調問題基本得到合理解決。隧址除服從路線總體走向和考慮兩端接線外，還需處理好與西洞口緊鄰的鐵路道岔的關系，避開東洞口基本農田等問題，并結合地形、水文地質、防災救援、運營管理等方面進行布置，擬定多個隧道線位進行詳細比選，在工程技術、鐵路影響、平縱線形、地質條件及經濟投資方面進行深入比較，確定推薦線位。
小南海立交為本項目與二縱線相交節點，為樞紐型立交，因與建橋立交間距近，形成組合式立交，立交近遠期結合，預留主線向東延伸與佛耳巖大橋銜接條件，盡量節省占地、避開河道、減少施工對既有蘭成渝輸油管線的影響。各立交節點均進行反復比選論證，確定合理的推薦方案。
2.隧道對不良地質處理措施全面
隧道地質條件復雜，可研對不良地質進行專項設計，引用先進處理方式，以成熟可行的對應措施保證施工安全。當隧道遇到巖溶危害時，應用超前地質預測、超前探水預報、綜合物探等措施，制定動態設計預案。突水突泥采取控制爆破、小分部開挖施工，做好監控量測工作，加強襯砌結構，形成抗水壓襯砌，采用帷幕注漿、超前局部預注漿、徑向注漿等進行封堵。對溶洞富水段采用錨噴加固、跨越處理、封閉填充、支頂處理等先進方式；對隧道瓦斯段采用超前鉆孔與帷幕注漿方式，保證通風順暢、合理控制隧道內瓦斯?jié)舛冗_(dá)到安全施工標準。對侵蝕性地下水地段結構處理的噴射混凝土及二次襯砌均采用抗腐蝕氣密性混凝土。對于巖爆采取應力解除、注水軟化和使用錨栓-鋼絲網-混凝土防爆支護等措施。
江南隧道
目前，江南隧道茶園端左右洞開挖進尺共達到6011米，完成隧道總長的73.5%，今年底力爭實現雙洞貫通，2025年與重慶東站同步投入使用。
江南隧道項目建設現場

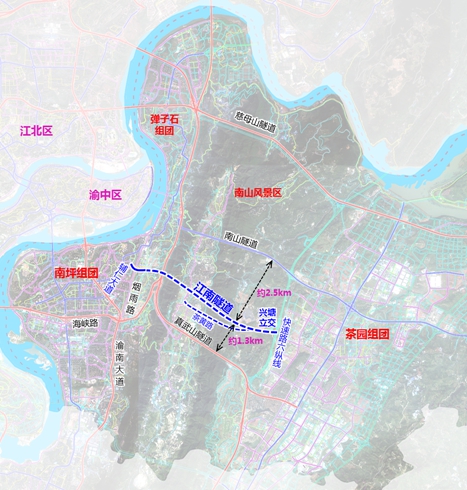

江南隧道工程位于南山隧道與真武山隧道之間，起點接南坪輔仁大道，向東穿銅鑼山，終點接茶園興塘路，全長5.5km，按城市主干路標準設計，雙向六車道，設計車速60km/h。全線設置特長隧道1座（江南隧道，長4087m），橋梁2座，車行下穿道2座。
我司與中國建筑第五工程組成項目總承包聯合體，我司負責方案、初步設計、施工圖設計的設計工作。
技術亮點
1.合理進行小間距、大跨度淺埋暗挖洞室群的結構安全與施工組織設計
隧道采用小間距+連拱+臺階式變截面大跨斷面方案，最大開挖跨度約23m，洞口最小埋深約3.0m，中巖柱隧道最小寬度約1.5m。針對以上特點，設計中加強了初期支護及超前支護，初支背后及其與二襯間空隙注漿填充密實；對加寬大斷面采用雙側壁導坑法，連拱隧道采用中導洞法，嚴格控制開挖進尺，二襯及時跟進；采用控制爆破開挖，爆破震速不得大于2cm/s，并加強監控量測。隧道實施依靠支護設計、施工組織、施工工序密切銜接，確保了隧道結構的絕對安全。
2.有效控制生態環境敏感區巖溶隧道的地下水排放
江南隧道下穿南溫泉背斜核部碳酸鹽地層，長約1.3km，巖溶、地下水發育。南溫泉背斜槽谷居民較多，巖溶塌陷影響嚴重，且隧道下穿老龍洞暗河，巖溶及地下水豐富。針對以上特點，本次設計嚴格執行動態設計及信息化施工的理念，采用超前地質預報與超前探孔等手段，加強突水涌泥的預測預報；巖溶區地下水排放以堵為主，限量排放；控制地表巖溶塌陷，減小地表建構筑物開裂風險；隧道開挖采用控制爆破，控制開挖避免引起巖體損傷。
3.充分論證、合理選擇隧道洞口接線立交形式
本項目隧道西側路網缺乏大通道銜接，前期研究階段進行了多通道比選，西側接線利用御盛路、煙雨路、輔仁大道等，采用“逐級分流”解決交通疏解。利用交通仿真模擬隧道洞口進出疏散情況，選擇合理的立交形式；利用BIM和有限元分析建模，驗算立交匝道下穿對運營軌道環線橋梁結構影響。
